一． 產品介紹

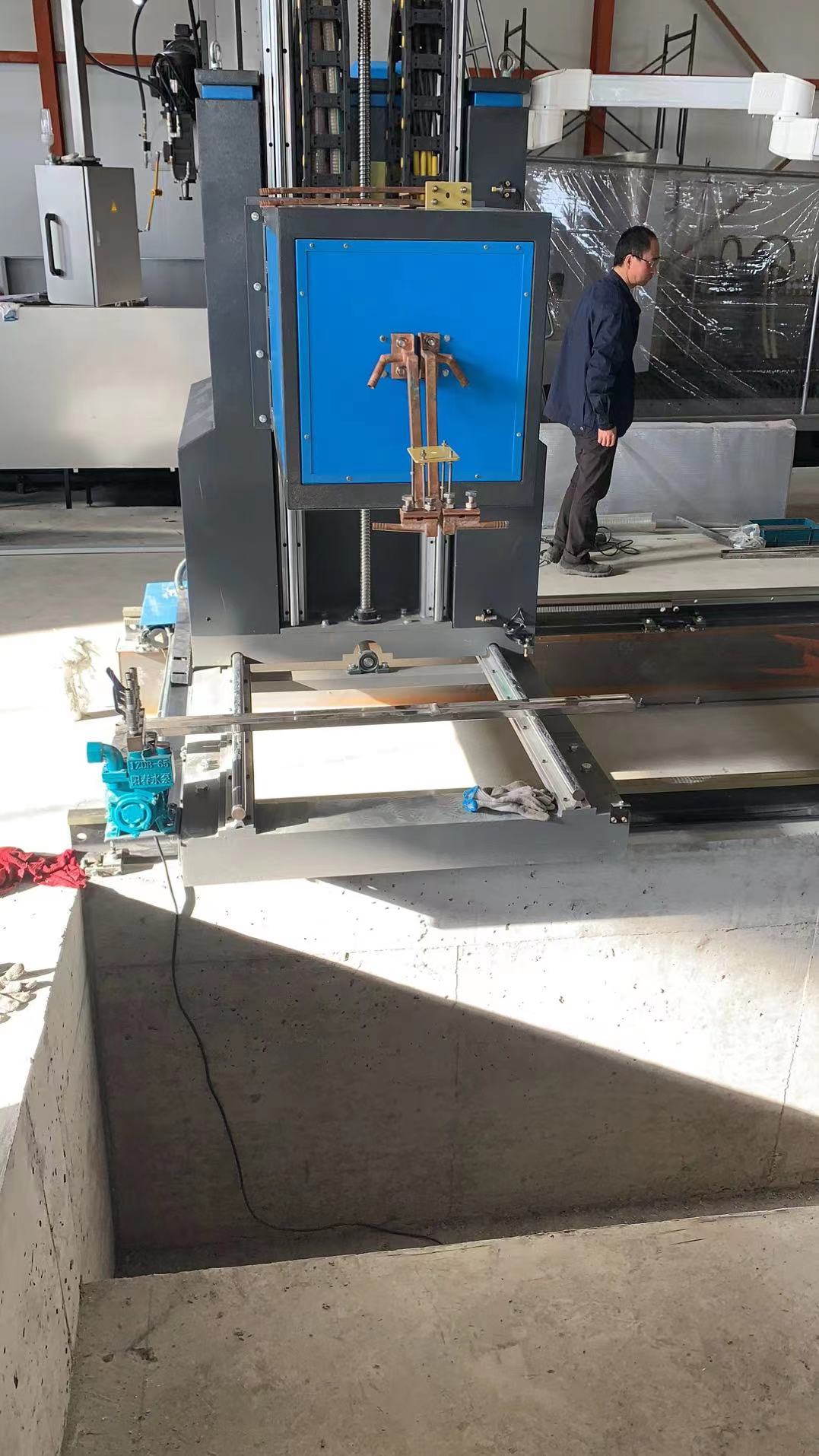

   本設備采用一體化設計，將三維運動功能和超音頻感應加熱電源以及閉式循環冷卻系統巧妙地融合在一起。

1. 主運動（縱向）：有伺服電機、減速機、齒輪，齒條和輕軌等部分組成。輕軌經刨，精磨加工，根據用戶床身長度可任意增加輕軌長度。

2. 橫向運動：由86閉環步進電機、減速機、絲杠、絲母傳動，直線導軌組成。寬床身一次校正，雙邊分別淬火。

3. 升降運動：由86閉環步進電機、減速機、絲杠、絲母、鏈輪、鏈條、導向輪、導向槽導軌等部分組成。可隨意調節感應器高度和間隙。

4. 冷卻系統：采用銅管翹片換熱器及壓縮機循環冷卻裝置，內裝冷卻水，由水泵將冷卻水從散熱水箱內吸到超音頻感應加熱電源內循環冷卻，散熱片兩側有風機散熱，壓縮機循環制冷散熱。

5. 操作箱：懸臂安裝，加熱、調節功率、三位運動以及噴水等功能都可以通過此操作箱來控制，方便，靈活。

6. 感應器調整架：由不銹鋼管、導向套、調節板組成。根據感應器伸出的長度，可前進移動通過調節螺桿、把感應器與調整架固定在一起，一個作用是固定感應器，另一個作用是調整感應器與床面之間的水平度和間隙。

二． 突出特點

1. 淬火設備移動，床身—工件不動。

2. 占地面積小，行程距離短，只需要床身移動距離的一半。

3. 生產效率高。

4. 淬火速度快，硬度均勻，淬硬層適中，變形量小。

5. 移動靈活，操作方便，精度高。

6. 比中頻節電30%。

7. 性價比高，價格低。

三． 設備技術參數
